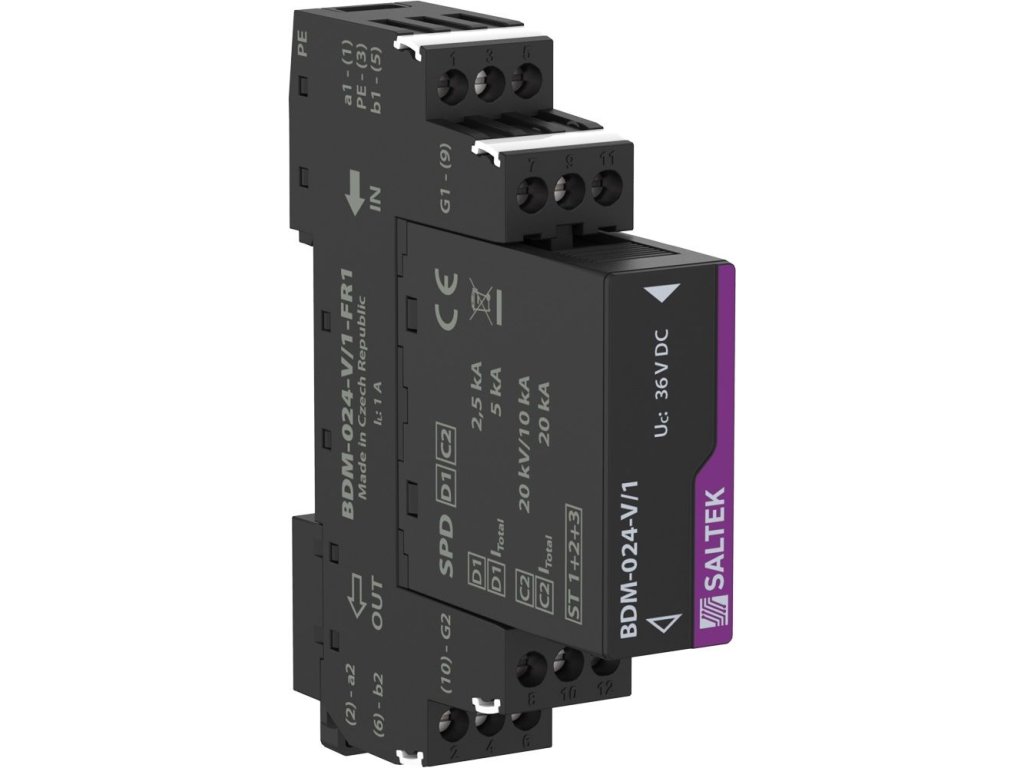

BDM-024-V/1-FR1
Kód: 2405-036Detailní popis produktu
Svodič bleskových proudů s hrubou a jemnou přepěťovou ochranou dvou-/tří-žilových plovoucích signálových linek, instalace na vstupu do budovy těsně před chráněné zařízení, 24 V DC, max. 1 A, vyjímatelný modul, vazební impedance (R – odpor), linka od ochranné země oddělena pomocí bleskojistky, k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím, proti podélnému přepětí (linka - ochranná zem) hrubá ochrana a proti příčnému přepětí (žíla – žíla, GND) hrubá i jemná přepěťová ochrana.
Doplňkové parametry
| Kategorie: | přepěťové ochrany |
|---|---|
| Typ SPD: | D1, C2 |
| Umístění SPD: | ST 1+2+3 |
| Montáž: | lišta DIN 35 |
| Jmenovité napětí: | 24 V DC |
| Nejvyšší trvalé provozní napětí: | 25 V AC |
| Nejvyšší trvalé provozní napětí DC: | 36 V DC |
| Jmenovitý zatěžovací proud při 25°C: | 1 A |
| Mezní frekvence žíla-žíla: | 4,00 MHz |
| Sériový odpor na žílu: | 0,8 ? |
| D1 impulsní výbojový proud (10/350 µs) žílu: | 2,50 kA |
| D1 celkový výbojový proud (10/350 µs) žíly-PE: | 5,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) GND-PE: | 10,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu: | 10,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE: | 20,00 kA |
| C3 jmenovitý rázový proud (10/1000 µs) žíla-PE: | 10 A |
| C3 jmenovitý rázový proud (10/1000 µs) na žílu: | 10 A |
| C3 ochranná hladina napětí mód GND-PE při 1kV/µs: | 550 V |
| C3 ochranná hladina napětí mód žíla-GND při 1kV/µs: | 46 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1kV/µ: | 46 V |
| Doba odezvy žíla-žíla: | 1 ns |
| Doba odezvy žíla-GND: | 1 ns |
| Doba odezvy GND-PE: | 100 ns |
| Připojení (vstup - výstup): | svorky - svorky |
| Průřez připojovaných vodičů pevný (max): | 4,00 mm2 |
| Průřez připojovaných vodičů slaněný (max): | 2,5 mm2 |
| Stupeň krytí: | IP 20 |
| Položka byla vyprodána… | |
